SW-74 제품은 지진감지센서 SW-72 모델을 연결하여 지진 모니터링을 할 수 있습니다.
지진발생 시에는 제품 표시화면을 통해 확인 및 알람출력을 사용하여 알람을 사용 할 수 있습니다.
지진발생 후 메모리기능으로 지진측정을 확인할 수 있습니다.
• 미소 지진을 검출할수 있는 3Axis 서보가속도 센서 채용
• 픽업 테스트 기능및 지진감지상태에 따른 컬러 표시
• 3개의 서보검지센서가 내장된 3축 무지향성 픽업
• 주파수 범위 0.3~10Hz. 0-5000gal 측정범위
• 0.3%의 높은 선형성의 센서 채용
• 비나 먼지에 강한 IP 67 Water proof 타입
• 알람 부저 출력및 알람 외부 리셋
• 지진 정보 표시및 50개의 지진 이력 리포트
• 터치 컬러 디스플레이및 가속도 알람 접점 출력
• 알람 부저 출력및 알람 외부 리셋
• 전원 차단에 대비한 백업기능및 전원 failure 알람
• 아날로그 레벨 출력및 외부 디스플레이에 대한 컨넥션 지원

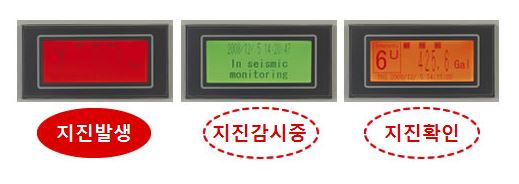

LED 백라이트 LCD 사용으로 지진상태를 색상으로 표시하여 먼 거리에서도 감시가 용이함.
저장기능 탑재로 지진기록을 날짜, 시간, 지진측정 값 순으로 저장 (최대 50개 까지 저장)
Model | SW-74 |
디스플레이 | 터치 스위치를 가진 모노크롬 LCD |
(back light color: Green/Orange/Red) (Replacement unnecessary) | |
지진발생시 표시화면 | 지진발생시간, 최대 가속도 |
지진강도, 알람 발생 | |
알람 홀드 화면 | 리섹 버튼 알람 부져 해제 |
설정화면 | 트리거,알람 , 시간 |
유지보수 화면 | 픽업테스트, 지진 이력 |
알람및 부져 | Upper 3-step (ALM1-3) Individual setting, |
buzzer 1-point | |
Acceleration : 0.1-999.9Gal | |
Setting interval : 0.1 Gal, 0.0 is buzzer operation OFF | |
알람부져 리셋 방법 | a. 외부터미널 |
| b. 내부시계에 의한 자동 리셋 |
| c. 터치판넬의 리셋 버튼 |
고장알람 | 전원 불량 |
1a/1b contact switching type | |
Contact rating: 2A 30VDC | |
(Max. allowance voltage/current : 220VDC/2A) | |
Serial Output | 유지보수용 RS232출력 MC1 (Switching type with screen control) |
외부디스플레이 출력용 (conforms to RS422) : MC2 | |
백업 시간 | Backup time ≧10min (ready time), Charging time ≦48hrs |

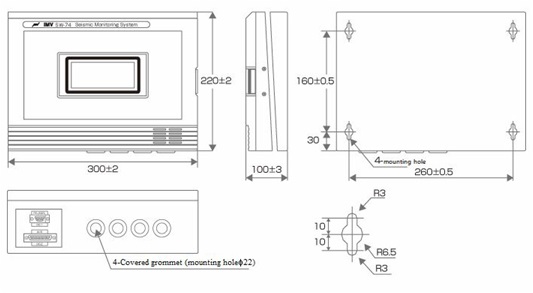

고정방식 | Wall type |
주위온도 | 0～+50℃ |
습도범위 | 10～85％RH |
전 원 | 100VAC±10％, ≦50VA |
24VDC±10％, ≦35W(option) | |
중 량 | 3kg approx. |
