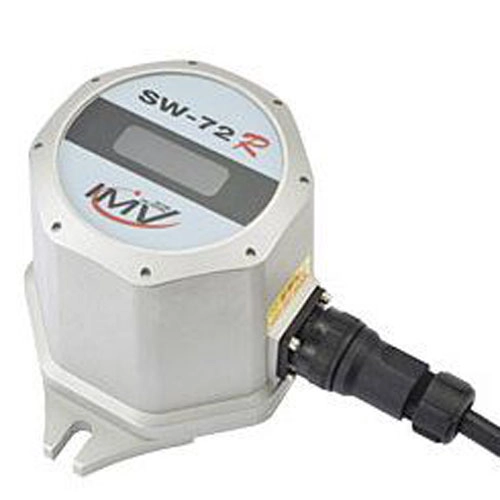

SW-72R 제품은 지진관측에 민감하고 안정적인 서보타입 검출기를

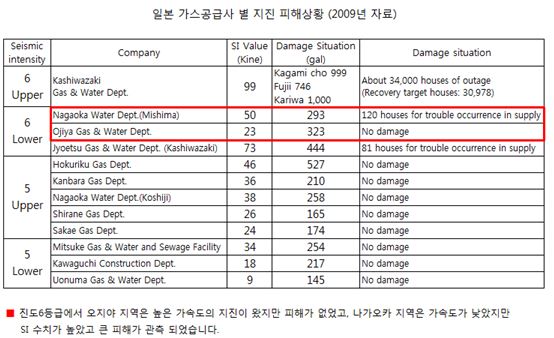

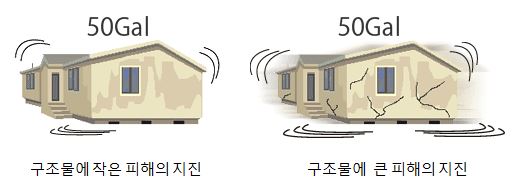

내장한 3방향 감지기 이며 건물피해와 상관관계를 가지는 SI 값 검출이 가능한 모델 입니다.
• 미소 지진을 검출할수 있는 3Axis 서보가속도 센서 채용

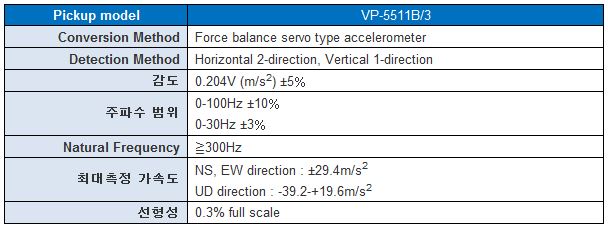

• 3개의 서보검지센서가 내장된 3축 무지향성 픽업
• 주파수 범위 0.3~10Hz.
• 0.3%의 높은 선형성의 센서 채용
• 비나 먼지에 강한 IP 67 Water proof 타입
• 알람 부저 출력 및 알람 외부 리셋
• 아날로그 레벨 출력및 외부 디스플레이에 대한 컨넥션 지원
• 지진발생 시 "SI Value" Output 출력
신뢰할 수 있는 정확도
2차 재해예방을 위한 제어출력이 정확하지 않다면 불필요한 제어 등
여러 문제를 불러 올 수 있습니다. 서보타입 검출기 내장으로 신뢰할 수 있는
정확도로 감지가 가능하며 표시, 경보단위를 1Gal 단위로 설정가능합니다.
대규모 지진에도 대응
3 방향에 검출기를 배치, 벡터 합성 한 가속도 값을 기록하여 어떤 방향의 움직임도
반드시 최대 값을 얻을 수 있습니다. 또 한 측정 범위는 3000Gal까지있어 대규모 지진에도
대응합니다.
방진방수 구조
지진에 의한 진동은 지반과 기초, 건물의 구조와 층에 따라 다릅니다. 중요한 시설 등을
지진으로부터 보호시에는 시설이 받을 지진의 흔들림을 정확하게 파악하기 위해서 동일한
기초에 지진 감시 장치를 설치하는 것이 이상적입니다. 야외 나 먼지 등의 환경에서도
설치할 수 있도록 IP67등급의 방진방수 구조를 채용하고 있습니다.
설치시간단축
기존 감지기들은 고정볼트 체결을 4 방향으로 하게 되어 있었으나
고정구멍을 2 곳으로 줄이고 절개식구멍을 사용하여 볼트 고정이 용이 합니다.
사용전원 또한 DC24V 으로 전원공급이 용이 합니다.

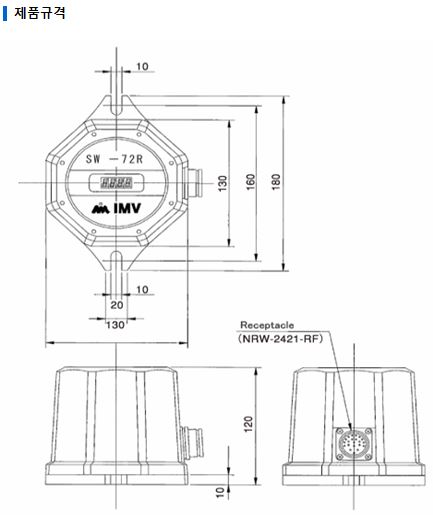

컴팩트한 디자인
감지기는 컴팩트한 크기로 디자인 되었으며
크기가 작을 뿐만 아니라 케이블컨넥터를 아래에 배치 모서리 없이하여
주위에 영향을 최소화하였다.
Model | SW-72R |
검출방식 | 벡터 가속도에 의한 비방향성 등방성 지진 검출 |
SI치 속도 응답치 | 0~1500Kine(3component) |
주파수 | 0.3-10Hz (±10％） |
가속도 범위 | 0 - 5000 Gal (3-component vector product) |
NS, EW direction : ±3000Gal, UD direction : +2000 ~- 4000Gal | |
로패스 필터 | 30Hz(-3dB), 4th butterworth |
A.D 컨버터 | 16bit, 100Hz 샘플링 |
지시 | 7세그먼트 4digit |
알람 설정 | Upper limit 3-step (ALM1 - 3) individual setting |
알람설정 값 | Acceleration 0.1 - 999.9Gal 또는 kine *1 |
알람접점 | 1a contact (Photo MOS relay, COM common) |
Contact rating 200V-0.65A (common for AC/DC, peak value) | |
Relay : made by panasonic, PD1a type (AQY277A) | |
알람 리셋 방법 | a. 외부리셋 터미널 |
b. 내장 타이머에 의한 자동 리셋 | |
1-9999sec., Setting interval: 1-sec., 0 is automatic reset OFF | |
DC 출력 | 4-20mADC, Load resistance ≦300Ω |
Full scale : 10-3000Gal (Setting interval : 1Gal) | |
Serial I/F | Communication with SW-74 (Conforms to RS422) |
Clock | Accuracy:≦70ppm (6sec/day) |
Time Connection Input | ±30 sec correction (external input of no-voltage a contact) |
사용온도 | 0-+50℃ |
습도 | 10-100％RH |
전원 | 24VDC ±10％ *2 ≦10W |
구조 | Water-proof structure (IP67) |
재질 | 알류미늄 다이케스팅 |
