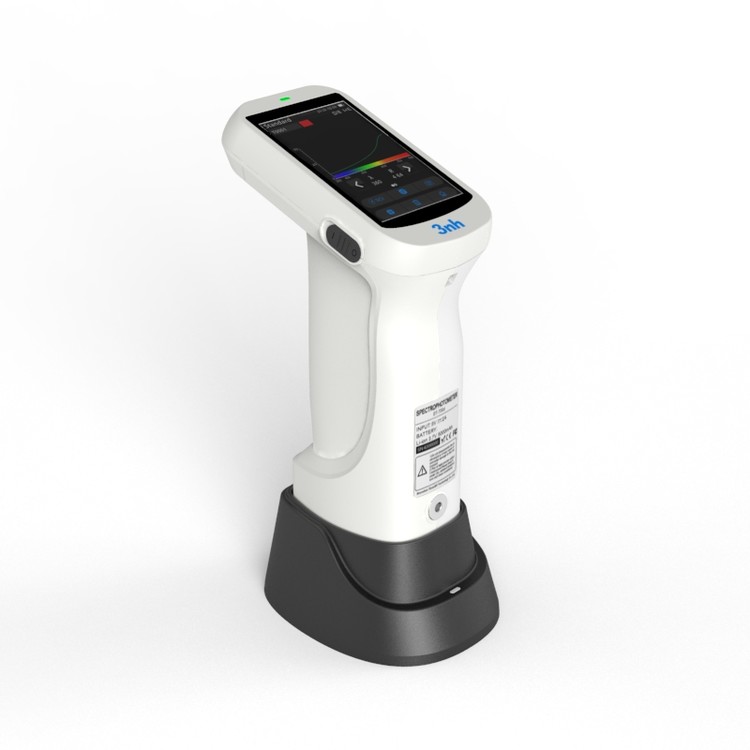

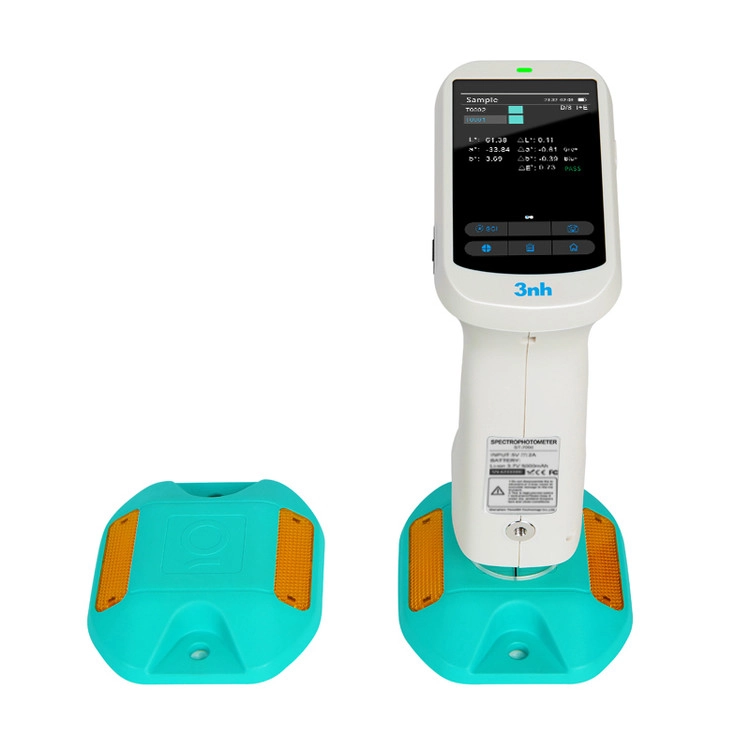

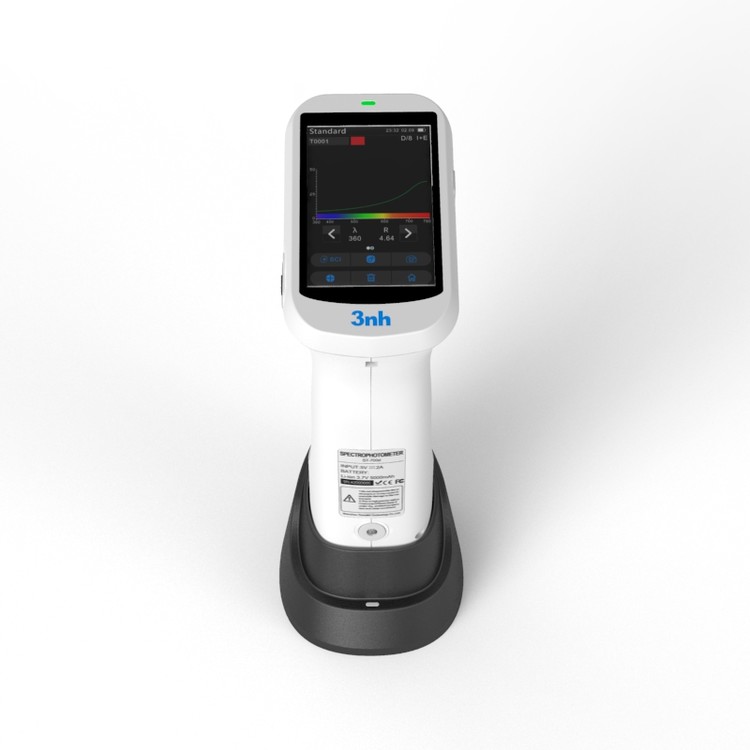

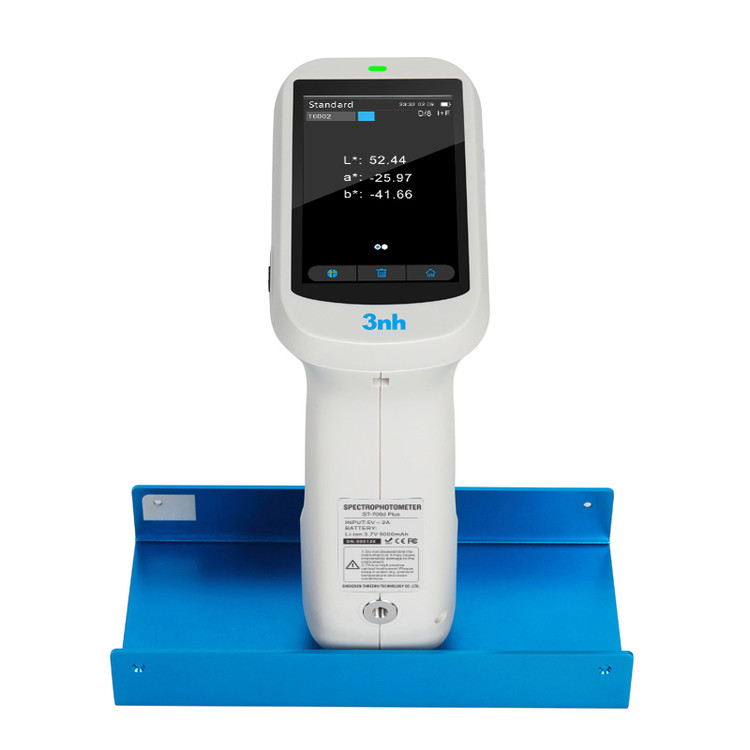

어레이 분광광도계 3nh ST-700d
₩0
Array Spectrophotometer ST-700d
ST-700d는 3nh가 자체 개발한 분광 코어 기술을 적용한 어레이 분광광도계입니다. 내장형 실리콘 포토다이오드 어레이(듀얼 컬럼 40세트) 센서와 산업용 MCU를 탑재하여 강력한 데이터 처리 능력을 바탕으로 안정적이고 정확한 측정 데이터를 제공합니다. ST-700d 어레이 분광광도계는 반복성 ΔE*ab를 0.022 이내, 기기 간 오차 ΔE*ab를 0.2 이내로 정밀하게 제어할 수 있습니다. 다양한 환경과 상황에서 정확한 색상 측정이 가능하며, 대형 터치스크린을 통해 측정 결과를 더욱 쉽고 편리하게 확인할 수 있습니다. 본 기기의 측정 데이터는 일본, 미국, 유럽 등 경쟁사 제품들과 비교했을 때 우수한 정확도를 보입니다.
어레이 분광광도계 ST-700d는 ø3mm 플랫폼 + ø3mm 팁 + ø5mm 플랫폼 + ø5mm 팁 + ø10mm 플랫폼 + ø10mm 팁 + ø11mm 플랫폼 + ø11mm 팁 + 1 * 3mm 등 9개의 측정 조리개를 갖추고 있습니다. 폭넓은 적용성, 정확한 색상 측정 및 안정적인 성능을 제공합니다. 플라스틱 전자제품, 페인트 및 코팅, 섬유 인쇄 및 염색, 인쇄 용지 제품, 자동차, 의료, 화장품 및 식품 산업은 물론 과학 연구 기관 및 실험실에서도 널리 사용됩니다.
Product
원산지 CHINA
제조사 3nh
브랜드 3nh
구매평
Q&A
구매평
Q&A
어레이 분광광도계 ST-700d의 특징
1. 실리콘 포토다이오드 어레이(듀얼 40 어레이) 센서
더 넓은 면적의 듀얼 40 어레이 센서는 강한 빛에서도 포화되지 않고, 약한 빛에서도 높은 감도를 제공하며, 스펙트럼 응답 범위가 넓어 측정 속도, 정확성, 안정성 및 일관성을 보장합니다. 핵심 기술을 완벽하게 구현했으며, 국제 표준과 동일한 플랫폼에서 개발되어 완벽한 호환성을 자랑합니다.
2. 풀밴드 밸런스 LED 광원 + UV 광원 채택
어레이 분광광도계 ST-700d는 400~700nm의 전 대역 균형 LED 광원과 UV 광원을 기기 광원으로 채택하여 가시광선 영역에서 충분한 스펙트럼 분포를 확보함으로써 특정 대역에서 백색광 LED의 스펙트럼 부족 문제를 해결합니다. 또한 형광 물질 측정에도 용이하며 기기 측정 결과의 정확도를 보장합니다.
3. 회절 격자 분광 기술
평면 회절 격자 분광 기술을 채택하여 해상도가 높고 색상 측정 정확도가 더욱 뛰어납니다.

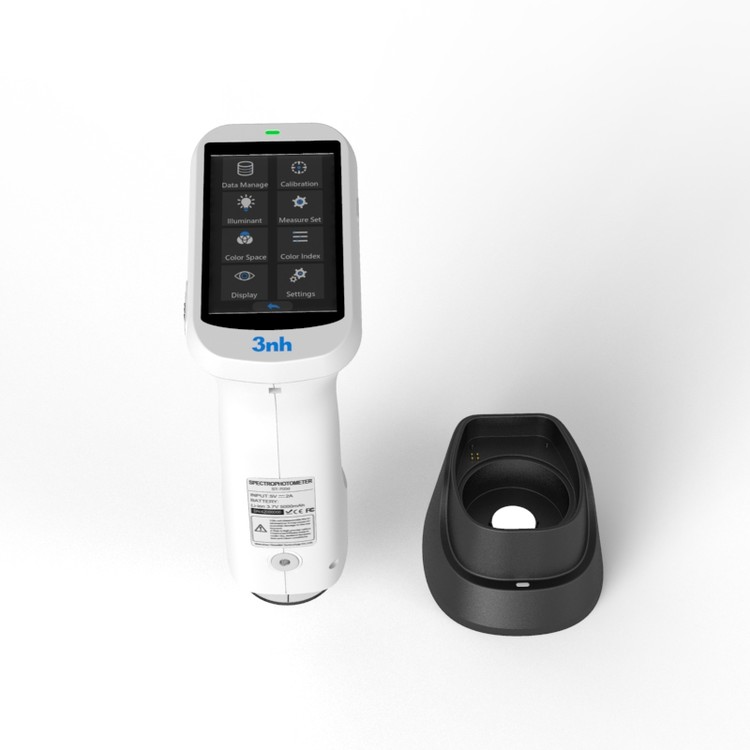

4. 비접촉식 자동 화이트보드 교정
어레이 분광광도계 ST-700d는 지능형 교정 베이스를 탑재하여 비접촉식 자동 화이트보드 교정이 가능합니다. 전문가급 표준 화이트보드 반사율 R%≥95%는 표면 균일성이 우수하고 안정성이 높아 반복 가능하고 정확한 데이터를 얻을 수 있습니다.
5. 인체공학에 기반한 혁신적인 패션 디자인
대형 터치스크린은 측정 결과 확인 및 색상 판단을 더욱 편리하게 해줍니다. 손잡이와 측정 버튼의 위치는 다양한 그립 습관을 고려하여 세심하게 설계되었습니다. 매끄럽고 정교한 표면은 고정밀 외관 가공 기술을 통해 완성되었습니다.
6. 더 많은 시료 측정 요구를 충족하기 위해 9개의 측정 구멍이 장착되어 있습니다.
어레이 분광광도계 ST-700d는 공장에서 기본 사양으로 ø3mm 플랫폼 + ø3mm 팁 + ø5mm 플랫폼 + ø5mm 팁 + ø10mm 플랫폼 + ø10mm 팁 + ø11mm 플랫폼 + ø11mm 팁 + 1 * 3mm 캘리버 등 총 9개의 측정 캘리버를 갖추고 있어 대부분의 특수 시료 측정 요구 사항을 충족합니다.
7. 카메라 구도 설정은 측정 영역을 명확하게 관찰할 수 있도록 합니다.
어레이 분광광도계 ST-700d는 관찰 및 위치 지정을 위한 내장 카메라를 갖추고 있습니다. 카메라의 실시간 영상을 통해 측정 대상의 일부가 목표물의 중심에 있는지 정확하게 판단할 수 있어 측정 효율과 정확도를 향상시킵니다.
8. 기기 간 오차 및 반복성이 매우 우수함
반복성 ΔE*ab≤0.022, 기기 간 오차 ΔE*ab≤0.2로 데이터가 안정적이고 신뢰할 수 있어 여러 기기의 측정 데이터 일관성을 보장하며, 색상 일치 및 정확한 색상 전송에 사용할 수 있습니다.
9. 다양한 색상 측정 공간 및 관찰 광원
CIE LAB, XYZ, Yxy, LCh, CIE LUV, s-RGB, HunterLab, βxy, DIN Lab99, Munsell(C/2) 색 공간 및 다양한 관찰 광원(D65, A, C, D50, D55, D75, F1, F2(CWF), F3, F4, F5, F6, F7(DLF), F8, F9, F10(TPL5), F11(TL84), F12(TL83/U30), B, U35, NBF, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5)을 제공합니다. 광원은 맞춤 설정이 가능하며(총 41가지 광원 중 일부는 호스트 컴퓨터/앱을 통해 구현됨), 다양한 측정 조건에서의 특수한 측정 요구 사항을 충족할 수 있습니다.
10. 국제적으로 통용되는 D/8 SCI/SCE 합성 기술 사용
D/8(SCI/SCE)을 사용하여 구조를 측정하고, 색상 자체를 보다 객관적으로 반영하며, 측정 대상 표면 질감이 시험 결과에 미치는 영향을 줄이고, CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7 등의 표준을 충족합니다.
11. 더욱 정확한 색상 측정을 위한 이중 광 경로 시스템
이중 광 경로 시스템을 통해 가시광선 영역에서 10nm 미만의 광학 해상도를 구현하여 시료의 SCI 및 SCE 스펙트럼을 동시에 측정할 수 있습니다.
12. 안드로이드, iOS, 윈도우, 위챗 애플릿, 하모니 OS를 지원합니다.
어레이 분광광도계 ST-700d는 안드로이드, iOS, 윈도우, 위챗 앱릿, 하모니 OS를 지원하며 다양한 산업 분야의 품질 모니터링 및 색상 데이터 관리에 적합합니다. 사용자의 색상 관리를 데이터로 체계화하고, 색상 차이를 비교하고, 테스트 보고서를 생성하고, 다양한 색 공간 측정 데이터를 제공하며, 고객의 색상 관리 작업을 맞춤 설정할 수 있습니다.
어레이 분광광도계 ST-700d의 기술 사양
| 제품명 | 어레이 분광광도계 ST-700d |
| 광학 기하학 | D/8(확산 조명, 8도 시야각) SCI 및 SCE 인증; UV 포함 및 UV 제외. 다음 표준을 준수합니다: CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7 |
| 적분구 크기 | Φ40mm |
| 광원 | 풀스펙트럼 LED 램프와 UV 램프가 결합된 제품입니다. |
| 분광학적 방법 | 평면 격자 |
| 감지기 | 대면적 실리콘 포토다이오드 어레이(이중 열 40쌍) |
| 파장 범위 | 400~700nm |
| 파장 간격 | 10nm |
| 반사율 범위 | 0~200% |
| 측정 조리개 | 9개의 구멍: ø3mm 플랫폼 + ø3mm 팁 + ø5mm 플랫폼 + ø5mm 팁 + ø10mm 플랫폼 + ø10mm 팁 + ø11mm 플랫폼 + ø11mm 팁 + 1 * 3mm |
| 위치 파악 방법 | 교차 위치 파악 + 카메라 위치 파악 |
| 화이트보드 교정 | 비접촉식 자동 화이트보드 교정 |
| SCI/SCE | SCI+SCE를 동시에 측정합니다. |
| 색 공간 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2) |
| 색상 차이 공식 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter) |
| 기타 색도계수 | 스펙트럼 반사율, WI(ASTM E313-00, ASTM E313-73, CIE/ISO, AATCC, Hunter, TaubeBergerStensby), YI(ASTM D1925, ASTM E313-00, ASTM E313-73), 메타메리즘 지수(Mt), 견뢰도, 색상 견뢰도, 강도(염료 강도, 착색 강도), 불투명도 (8도 광택), 555 지수, 흑색도(My, dM), 색밀도(CMYK, A, T, E, M), 색조(ASTM E313-00), 먼셀(일부 기능은 컴퓨터를 통해 구현됨) |
| 관찰자 각도 | 2°/10° |
| 일루미넌트 | D65, A, C, D50, D55, D75, F1, F2(CWF), F3, F4, F5, F6, F7(DLF), F8, F9, F10(TPL5), F11(TL84), F12(TL83/U30), B, U35, NBF, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5, 광원은 사용자 정의 가능합니다(총 41가지 광원 중 일부는 호스트 컴퓨터/앱을 통해 구현 가능). |
| 표시된 데이터 | 스펙트로그램/값, 샘플 색도 값, 색차 값/그래프, 합격/불합격 결과, 색상 시뮬레이션, 색상 오프셋 |
| 시간 측정 | 약 1.5초 |
| 반복성 | 색도 값: MAV/SCI, ΔE*ab 0.022 이내 (예열 및 교정 후, 화이트보드에서 5초 간격으로 30회 측정한 평균값) 분광 반사율: MAV/SCI, 표준 편차 0.07% 이내 (400~700nm) |
| 기기 간 오차 | MAV/SCI, ΔE*ab 0.2 이내(BCRA 시리즈 Ⅱ 12색 타일 측정 평균값) |
| 표시 정확도 | 0.01 |
| 측정 모드 | 단일 측정, 평균 측정(2~99회) |
| 데이터 저장소 | 앱 대용량 저장소 |
| 정확성 보장 | 1급 계측 시험 합격을 보장합니다 |
| 차원 | 길이 x 너비 x 높이 = 114 x 70 x 208mm |
| 무게 | 약 435g (교정 기준판 제외) |
| 배터리 | 3.7V, 5000mAh 리튬 배터리, 8시간 내 8500회 측정 가능 |
| 일루미넌트의 수명 | 10년 동안 150만 건 이상의 측정 |
| 표시하다 | 3.5인치 TFT 트루 컬러 정전식 터치스크린 |
| 데이터 포트 | USB, 블루투스® 5.0 |
| 데이터 저장소 | 표준 샘플 500개, 샘플 20,000개(데이터 하나에 SCI+SCE를 동시에 포함할 수 있음), APP/PC 대용량 저장 장치 |
| 소프트웨어 지원 | 안드로이드, iOS, 윈도우, 위챗 애플릿, 하모니 OS. |
| 언어 | 간체 중국어, 번체 중국어, 영어, 러시아어 |
| 운영 환경 | 0~40℃, 0~85%RH (결로 현상 없음), 고도 < 2000m |
| 저장 환경 | -20~50℃, 0~85%RH(결로 없음) |
| 표준 액세서리 | 전원 어댑터, USB 케이블, 사용 설명서, 품질 관리 소프트웨어(공식 웹사이트 다운로드), 교정 상자, 보호 커버, 손목 스트랩, 측정 조리개 |
| 선택 사양 액세서리 | 마이크로 프린터, 분말 테스트 박스. |
| 메모: | 기술 사양은 참고용일 뿐이며 실제 판매 실적에 따라 달라질 수 있습니다. |
