다각도 분광광도계 3nh MS3006
₩0

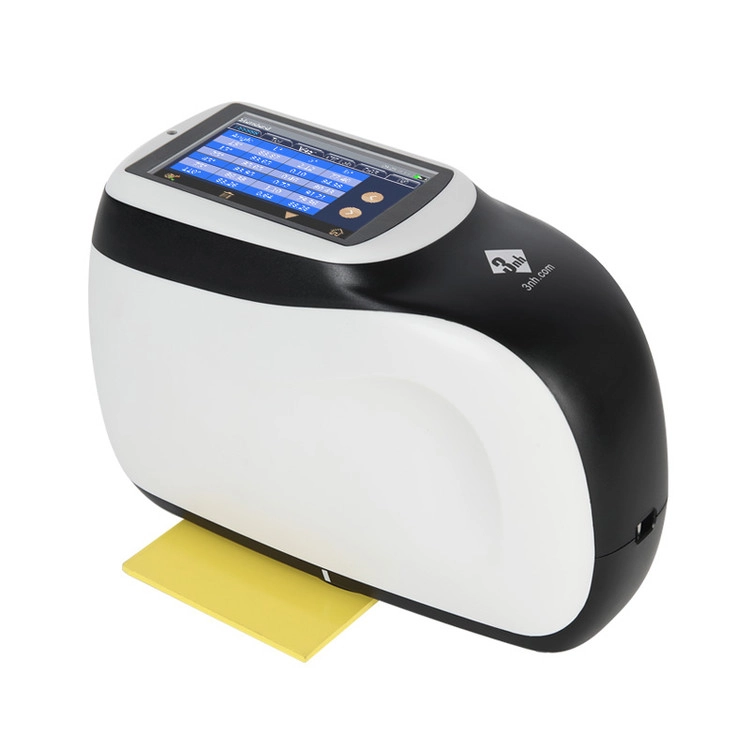

MS3006 Multi-Angle Spectrophotometer
MS3006 다각도 분광광도계는 산업용 등급의 MCU를 탑재하고 6개의 측정 각도를 제공하여 금속성, 진주광택 및 기타 복잡한 특수 효과 완제품의 정확하고 일관된 색상 측정을 가능하게 합니다. 원활한 작동 시스템과 우수한 광학 시스템 성능을 통해 MS3006 다각도 분광광도계는 반짝임 등급(SG), 확산 조도(DC) 및 색상 변화(CV) 측정에서 반복성과 재현성을 보장합니다.

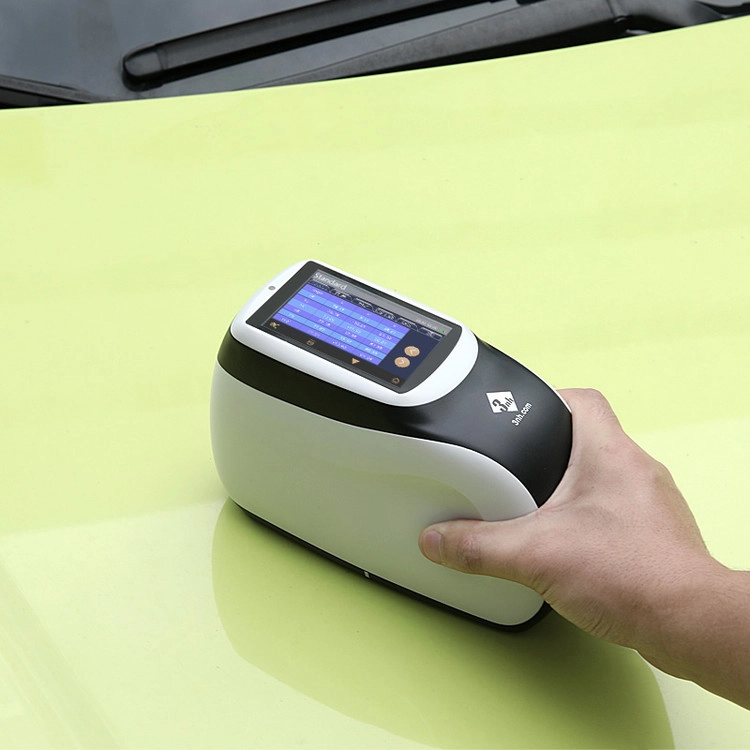

3nh 다각도 분광광도계 MS3006은 다양한 시야각 및 시청 조건에 영향을 받는 표면 페인트의 색차를 측정하는 데 사용됩니다. 다각도 색차 측정은 물론, 6가지 측정 각도를 통해 특수 마감재의 측정 및 특성 분석도 가능합니다. 곡면에서도 높은 측정 정확도와 안정성을 제공합니다.
Product
원산지 CHINA
제조사 3nh
브랜드 3nh
구매평
Q&A
구매평
Q&A
기술적 특징
1. 다각도 측정
6개의 광원과 1개의 수신기를 사용하여 6개의 측정 각도를 동시에 측정합니다.
2. 더욱 직관적인 디스플레이

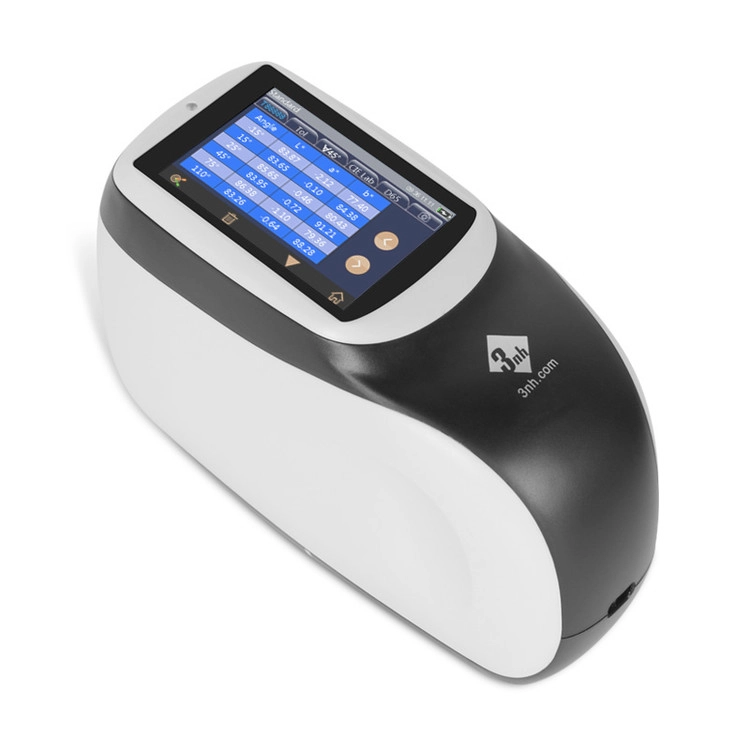

터치스크린을 통해 모든 각도 측정 결과를 표시할 수 있어 종합적인 데이터를 더욱 직관적으로 확인할 수 있습니다.
3. 효과 측정 판별 기능
샘플의 반짝임 등급(SG), 확산 조도(DC) 및 색상 변화(CV)를 신속하게 구분하여 간편하고 효과적인 품질 검사를 수행할 수 있습니다.
4. 256개 이미지 소자 이중 배열 CMOS 이미지 센서
향상된 광학 해상도는 측정 속도, 정확성, 안정성 및 일관성을 보장합니다. 핵심 기술은 국제 표준을 준수하는 동일한 플랫폼으로 완벽한 호환성을 제공합니다.
5. 청색광 강화 기능이 있는 풀스펙트럼 LED 광원 채택
청색광 강화 기능이 있는 풀 스펙트럼 LED 광원은 가시광선 영역 전체에 걸쳐 충분한 스펙트럼 분포를 보장하고, 특정 대역에서의 LED 스펙트럼 손실을 방지하여 기기 측정 결과의 정확성과 낮은 유지 보수 비용을 보장합니다.
6. 오목 격자 분광광도계 기술
해상도가 더 높은 오목 격자 분광광도계 기술을 사용하여 색상 측정의 정확도를 높였습니다.
7. 전문가용 화이트보드
전문가용 화이트보드, 표면 경도가 높고 광학 성능이 안정적입니다.
8. 더 높은 품질
산업용 등급의 실시간 처리 MCU와 블루투스 5.0을 탑재하여 더욱 안정적이고 신뢰할 수 있는 데이터 전송을 제공합니다.
9. 인체공학적 설계와 참신하고 세련된 외관 디자인
기기의 외관 디자인은 조작이 간편하며, 손잡이 위치와 측정 버튼이 다양한 그립 습관을 만족시킬 수 있도록 잘 설계되었고, 고정밀 외관 처리 공정을 거쳐 표면이 매끄럽고 정교합니다.
10. 컬러 카메라 미리보기를 통해 측정 영역을 선명하게 확인할 수 있습니다.
내장된 컬러 카메라 위치 측정 기능은 측정 대상의 위치를 정확하게 판단하여 측정 효율과 정확도를 향상시킵니다.
11. 다중 색상 측정 공간, 다중 관측 광원
CIE LAB, XYZ, Yxy, LCh, βXY, DIN Lab99 색 공간과 D65, A, C, D50, D55, D75, F1, F2(CWF), F3, F4, F5, F6, F7(DLF), F8, F9, F10(TPL5), F11(TL84), F12(TL83/U30) 등 다양한 광원을 제공하여 다양한 측정 조건에서의 특수 측정 요구 사항을 충족할 수 있습니다.
12. 데이터를 쉽게 분석할 수 있습니다.
이 화면은 스펙트럼/데이터, 샘플 색도 값, 색차 값/수치, 합격/불합격 결과, 색상 시뮬레이션, 샘플 효과 값, 효과 차이 값 등의 데이터를 직관적으로 표시하여 보기 편리할 뿐만 아니라 사용자의 작업 효율성을 크게 향상시킵니다.
기술적 매개변수
| 모델 | MS3006 |
| 측정 기하학 | 6개의 측정 각도 (조명원 6개, 수신기 1개) |
| 측정 각도 | 45° 수신기: 45as-15°, 45as15°, 45as25°, 45as45°, 45as75°, 45as110° 다음 표준을 준수합니다: ASTM D 2244, E 308, E 1164, E 2194, E2539, DIN 5033, 5036, 6174, 6175-1, 6175-2; ISO 7724, 11664-4, SAE J 1545 |
| 애플리케이션 | 금속성, 진주광택 및 기타 복잡한 특수 효과 색상 제품에 대해 정확하고 일관된 색상 측정을 제공합니다. |
| 광원 | 청색광이 강화된 풀 스펙트럼 LED 광원 |
| 램프 수명 | 5년 동안 300만 번 측정 |
| 분광광도계 모드 | 오목 격자 |
| 감지기 | 256개 이미지 소자 이중 배열 CMOS 이미지 센서 |
| 파장 범위 | 400nm-700nm |
| 파장 간격 | 10nm |
| 측정 범위 | 0~600% |
| 반대역 폭 | 10nm |
| 측정 개구부 | 조명 크기 Φ23mm / 측정 영역 9x12mm (맞춤 제작: 조명 크기 Φ10mm / 측정 영역 6x8mm) |
| 색 공간 | CIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99 |
| 색상 차이 공식 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175 |
| 기타 색도계수 | 플롭 인덱스, 인터-엠 |
| 관찰자 각도 | 2°/10° |
| 발광체 | D65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5, F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30) |
| 표시하다 | 스펙트로그램/값, 샘플 색도 값, 색차 값/그래프, 합격/불합격 결과, 색상 오프셋, 색상 시뮬레이션, 샘플 효과 값, 효과 차이 값 |
| 시간 측정 | 한 각도 촬영 시 약 1초, 모든 각도 촬영 시 약 6초 소요 |
| 반복성 | 분광 반사율: 표준 편차 0.08% 이내, 색도 값: ΔE*ab 0.03 (흰색 교정 후 5초 간격으로 30회 측정했을 때) |
| 재현성 | ΔE*<0.10 (BCRA 타일 세트의 회색 타일 평균값), ΔE*<0.25 (BCRA 컬러 타일 세트 평균값) |
| 기기 간 오차 | 0.2ΔE*00(참조 시리즈 II BCRA 타일 세트의 평균값) |
| 효과 매개변수 | 반짝임 등급(SG), 확산 거칠기(DC) 및 색상 변화(CV) |
| 효과 측정 | 6가지 각도 스파클 등급(SG), 색상 변화(CV): 15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80° 15d 확산 거칠기(DC) |
| 효과 반복성 | 스파클 등급(SG) 단기 재현성: 0.12%(표준편차의 10배) (화이트 캘리브레이션 후 10초 간격으로 컬러 플레이트를 10회 측정했을 때) 확산 조도(DC) 단기 재현성: 0.09%(표준편차의 10배) (화이트 캘리브레이션 후 10초 간격으로 컬러 플레이트를 10회 측정했을 때) |
| 효과 재현성 | 반짝임 등급(SG) 재현성: 1.9%(표준편차의 10배) (참조 시리즈 II BCRA 타일 세트 평균값) 확산 거칠기(DC) 재현성: 1.4%(표준편차의 10배)(참조 시리즈 II BCRA 타일 세트 평균값) |
| 트리거 모드 | 압력 감지 트리거, 버튼 트리거, 소프트웨어 트리거 |
| 측정 모드 | 단일 측정, 평균 측정(1-99), 연속 측정(1-99) |
| 위치 찾기 모드 | 컬러 카메라 미리보기 |
| 차원 | 가로*세로*높이=195x83x128mm |
| 무게 | 약 1kg |
| 힘 | 3.7V, 5000mAh 리튬 이온 배터리, 완전 충전 후 8시간 동안 6000회 연속 테스트 완료 |
| 표시하다 | 3.5인치 TFT 컬러 LCD, 정전식 터치스크린 |
| 인터페이스 | USB, 블루투스 5.0 |
| 데이터 저장소 | 표준품 1000개, 샘플 4000개 |
| 언어 | 간체 중국어, 번체 중국어, 영어 |
| 운영 환경 | 온도는 10℃~50℃, 습도는 85%를 넘지 않아야 하며, 결로 현상은 없어야 합니다. |
| 저장 환경 | -20℃ ~ 50℃, 습도 85% 이하, 결로 현상 없음 |

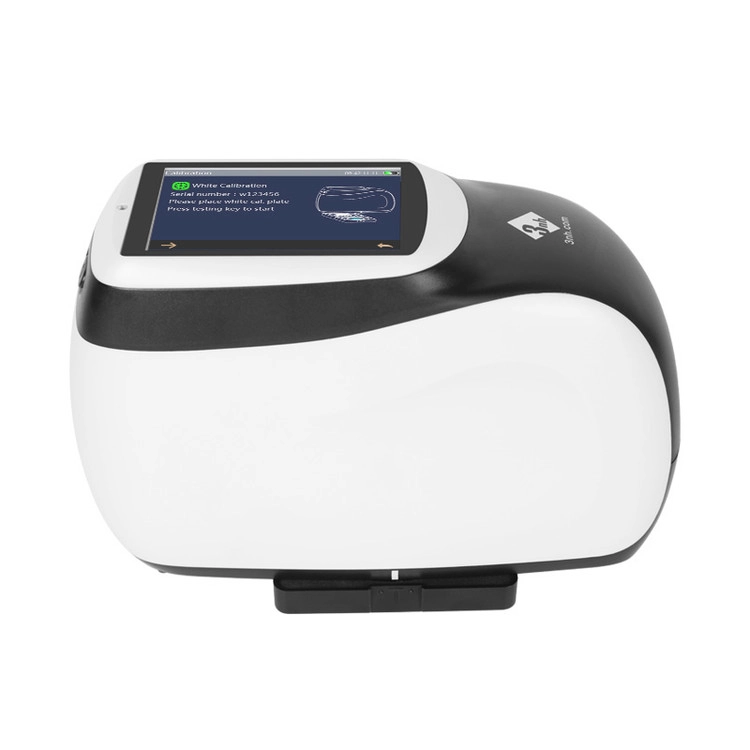

| 구경 측정 | 내장형 화이트보드 파라미터, 외부 화이트보드, 블랙 캐비티 |
| 교정 간격 | 4시간, 8시간, 24시간, 시동 보정 |

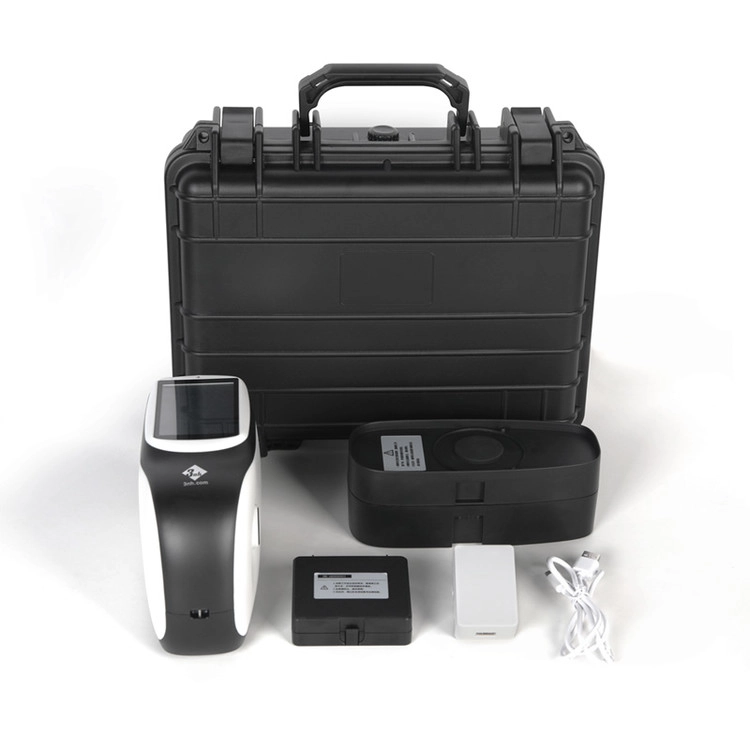

| 기본 부속품 | 전원 어댑터, USB 케이블, 사용 설명서, PC 소프트웨어(공식 웹사이트에서 다운로드), 교정 보드, 자외선 트랩, 보호 캡, 손목 밴드 |
| 선택 사양 액세서리 | 마이크로프린터 |
| 메모 | 기술 사양은 참고용일 뿐이며, 실제 판매 제품은 다를 수 있습니다. |
