비접촉식 분광광도계 3nh YL3160
₩0
비접촉식 분광광도계 3nh YL3160
Product
원산지 CHINA
제조사 3nh
브랜드 3nh
구매평
Q&A
구매평
Q&A
소개:
YL3160은 45/0 광학 구조를 특징으로 하는 산업용 비접촉식 분광광도계로, 물리적 접촉 없이 온라인 색상 측정을 위해 설계되었습니다. 오염 및 시료 손상을 방지하여 산업 생산 라인 및 로봇 팔에 통합하기에 이상적입니다.
비접촉식 온라인 측정 기술과 지능형 폐루프 제어 시스템을 결합하여 고정밀 색상 모니터링, 실시간 데이터 피드백 및 최적화된 생산 공정을 제공합니다. 이 장비는 효율적이고 비파괴적이며 자동화된 품질 관리에 대한 현대 제조의 엄격한 요구 사항을 충족합니다.
제품 특징
1. 독창적인 측정 방법

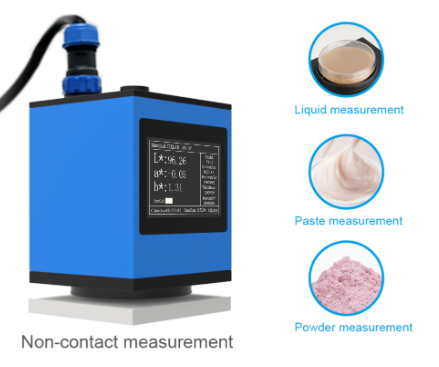

비접촉 측정: 시료와 직접 접촉할 필요가 없습니다. 이는 시료 손상을 방지할 뿐만 아니라 기기가 시료에 의해 오염되는 것을 막아줍니다. 특히 부식성, 액체, 분진 등 기기 손상 가능성이 높은 시료는 물론, 부드럽거나 변형되기 쉽거나 표면이 고르지 않은 시료에 적합합니다.
다양한 시료에 적용 가능: 액체, 페이스트, 분말 등 다양한 형태의 시료 색상을 정밀하게 측정할 수 있어 화장품, 과일 및 채소, 식품 위생, 플라스틱 전자제품, 페인트 및 잉크, 인쇄, 세라믹 등 다양한 산업 분야의 요구를 충족합니다.
교차 오염 방지: 여러 시료를 측정할 때, 시료 간 접촉으로 인한 교차 오염이 발생하지 않아 측정 결과의 정확성과 신뢰성을 보장합니다. 이는 식품, 의약품, 화장품 등 높은 위생 기준이 요구되는 산업에 특히 적합합니다.
2. 다양한 연결 옵션

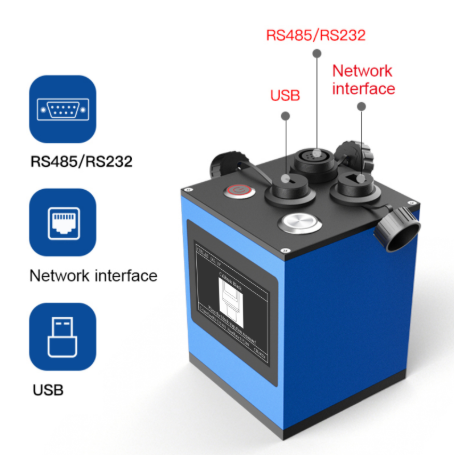

편리한 데이터 전송: USB, RS485, RS232, 이더넷 등 다양한 디지털 인터페이스를 갖추고 있어 컴퓨터, 프린터, PLC 등의 외부 장치에 쉽게 연결하여 빠른 데이터 전송 및 공유가 가능합니다. 이를 통해 데이터 처리, 분석 및 저장이 용이해지고 자동화 생산 시스템에 쉽게 통합할 수 있습니다.
외부 트리거 기능: 외부 트리거링을 지원하며 다른 장치와 동기적으로 작동할 수 있습니다. 예를 들어, 생산 라인의 센서 또는 컨트롤러와 연동하여 자동 측정 및 데이터 수집을 구현함으로써 측정 자동화 수준과 정확도를 향상시킬 수 있습니다.
아날로그 신호 출력: 아날로그 신호를 출력하여 다른 아날로그 장치 또는 제어 시스템에 연결함으로써 색상 매개변수를 실시간으로 모니터링하고 조정할 수 있습니다. 이는 정밀한 색상 제어가 필요한 일부 기술 공정에 적용 가능합니다.
3. 폭넓은 환경 적응성
유연한 측정: 시료 두께에 제한이 없습니다. 테스트 프로브만 있으면 다양한 크기와 모양의 시료를 더욱 유연하고 편리하게 측정할 수 있습니다. 시료의 크기와 두께가 측정 결과에 미치는 영향을 걱정할 필요가 없으며, 다양한 복잡한 시료 측정 요구 사항에 적응할 수 있습니다.
높은 보호 수준: IP66 보호 등급을 갖추고 있어 방수 및 방진 기능을 제공하며, 복잡한 산업 환경에서도 견딜 수 있습니다.
4. 탁월한 측정 성능

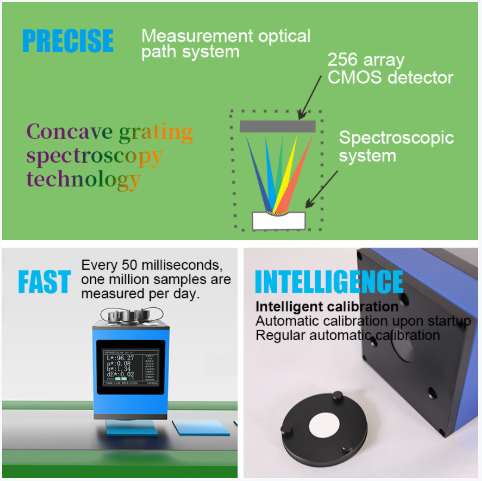

고정밀 측정: 오목 격자 분광 기술, 256픽셀 듀얼 어레이 CMOS 이미지 센서, 풀 스펙트럼 LED 광원과 같은 첨단 광학 기술을 채택하여 높은 광학 해상도와 정확한 스펙트럼 획득을 보장함으로써 안정적이고 정밀한 측정을 구현하고, 물체의 반사율 및 다양한 색도 지표를 정확하게 측정합니다.
빠른 측정: 측정 속도가 매우 빠릅니다. 전체 측정 주기는 가장 빠른 경우 50밀리초(일반적으로 100밀리초)에 불과하며, 하루에 100만 개 이상의 샘플을 측정할 수 있어 자동화 생산 라인의 신속한 검사 요구 사항을 충족하고 생산 효율을 향상시킵니다.
YL3160 비접촉식 분광광도계 기술 사양
광학 기하학 | YL3160 |
특징 | 45/0(45도 원형 균일 조명, 수신 0도); CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO 7724-1, ASTM E 1164, DIN 5033 TEIL 7, GB 2893, GB/T 18833 표준 충족 |
특징 | 측정 프로브와 측정 대상 시료 간의 비접촉식 테스트를 통해 액체, 페이스트, 분말 및 깨지기 쉬운 표면의 정밀한 색상 측정이 가능합니다. 주로 자동 생산 라인의 정확한 색상 측정 및 품질 관리에 사용되며, 측정 시간은 0.05초까지 빠릅니다. 485 또는 USB를 통해 다른 시스템과 통신할 수 있으며, 상위 컴퓨터 소프트웨어가 함께 제공됩니다. |
광원 | 풀스펙트럼 LED 광원 |
분광광도계 모드 | 오목 격자 |
감지기 | 256픽셀 듀얼 어레이 CMOS 이미지 센서 |
파장 범위 | 400~700nm, 10nm 출력 |
표시 정확도 | 0.01 |
반사율 해상도 | 0.01% |
반사율 범위 | 0~200% |
측정 개구부 | Φ8mm |
비접촉 거리 | 7.5mm(±0.15mm) |
샘플 높이 | 두께 제한 없음 (프로브만으로 측정 가능) |
측정 및 관찰 모드 | 시각 |
측정 간격 | 1S |
측정 모드 | 계측기 트리거 또는 온라인 제어 트리거 |
색 공간 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 |
색상 차이 공식 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE(헌터),DINΔE99 |
기타 색도 지수 | 분광 반사율, WI(ASTM E313, CIE/ISO, AATCC, Hunter, ISO 2470/R457, Taube, Berger, Stensby), 색조(ASTM E313-00), |
관찰자 각도 | 2°/10° |
발광체 | A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8, |
표시된 데이터 | 데이터, 샘플 색도 값, 색차 값/그래프, 색상 시뮬레이션, 합격/불합격 결과, 표시 허용 오차 설정 가능 |
시간 측정 | 가장 빠른 기록 0.05초 (일반적으로 약 0.1초) |
구경 측정 | 지능형 자동 보정 |
방수 등급 | IP66 |
반복성 | 최적 측정 모드(1회 측정 시간 1.0초 기준): |
역 간 차이 | ΔE*ab 0.2 이내(BCRA 시리즈 Ⅱ 12개 타일의 측정 평균값) |
정확성 보증 | 1차 측정값이 적합한지 확인하십시오. |
측정 모드 | 단일 측정, 평균 측정(2~99회) |
차원 | 100*100*140mm |
무게 | 약 1400g |
전원 공급 모드 | 24V DC, 3A 어댑터 |
광원 수명 | 5년간 3백만 회 이상 측정 |
표시하다 | TFT 트루 컬러 3.5인치 |
인터페이스 | USB, RS485, RS232, 이더넷, 외부 트리거, 아날로그 신호 출력. |
언어 | 간체 중국어, 번체 중국어, 영어 |
운영 환경 | 0~40℃, 0~85%RH (결로 없음), 고도: 2000m 이하 |
저장 환경 | -20~50℃, 0~85%RH (결로 현상 없음) |

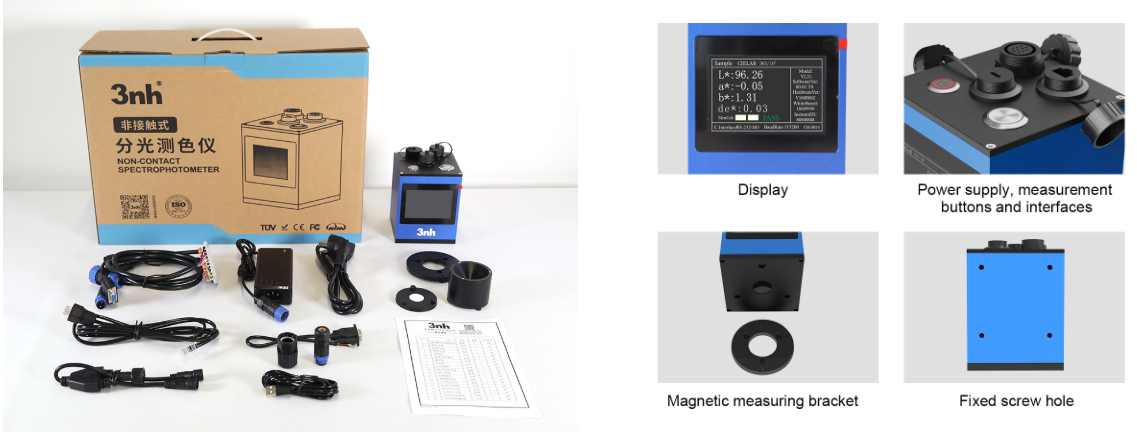

표준 액세서리 | 전원 어댑터, 사용 설명서, USB 케이블, RJ45 네트워크 케이블, RS485 다중 컴퓨터 통신 케이블, RS232 통신 케이블, 표준 교정판, 검정색 교정 상자 |
메모 | 이 모델은 조립 라인에 특히 적합하며, 심층적인 기능 맞춤화를 위해서는 추가적인 맞춤화 비용이 발생합니다. |
응용 프로그램
YL3160 비접촉식 분광광도계는 높은 정밀도, 비파괴 측정, 산업적 호환성 등의 기술적 장점을 바탕으로 도료 및 산업재, 섬유 인쇄 및 염색, 자동차 내장재 제조, 화장품, 식품, 문화재 보존 및 특수 소재, 전자 및 플라스틱 제품 등 다양한 산업 분야에 널리 적용되고 있습니다. 시료의 손상을 최소화하면서 자동화된 검출 시나리오를 구현하는 데 탁월한 성능을 보여줍니다.
규정 준수 및 인증
국제 표준
CIE No.15, ISO 7724-1, ASTM E 1164, DIN 5033 TEIL 7.
중국 표준
GB/T 3978, GB 2893, GB/T 18833, GB 2893, GB/T 18833.
측정 인증
최고 수준의 측정 방식이 검증되었습니다.
제품 구성품
