Low Speed 가속도센서(2 Pin MS) Hansford Sensors HS-100SF10050**
₩0
진동,진동센서
구매평
Q&A
구매평
Q&A

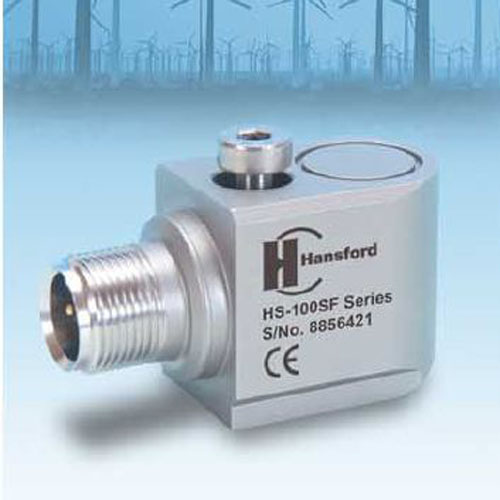

▶ HS-100SF Series
▶ Low Speed 2 Pin MS Connector Industrial Accelerometer-
Side Entry
▸ 100 and 250㎷/g(감도별 선택 가능)
▸ 여러 가지 장착 설치 가능
▸ IP67 규격의 연결 실링
▸ 저주파수 응답속도가 개선
▣ 사양
Technical Performance | |
설치 공진(Mounted Base Resonance) | 22㎑(nominal)) |
감도(Sensitivity) | See table |
주파수 응답속도(Frequency Response) | 1.5㎐~10㎑±5% 0.2㎐~15㎑±3㏈ |
절연(Isolation) | Base isolated |
측정 범위(Measurement Range) | See table |
크로스 감도(Transverse Sensitivity) | 5%이하 |
Electrical | |
전기적 잡음(Electrical Noise) | 최대 0.1㎎ |
전류 범위(Current Range) | 0.5㎃~8㎃ |
바이어스 전압(Bias Voltage) | 10~12Volts DC |
정정 시간(Settling Time) | 2초 |
출력 임피던스(Output Impedance) | 최대 200 Ohms |
본체 절연(Case Isolation) | 500Volts일 때 10⁸ Ohms 이하 |
Environmental | |
센서 사용환경온도(Sensor Temperature Range) | -55~140℃ |
연결 실링(Sealing) | IP67 |
최대 진동(Maximum Shock) | 5000g |
전자기 방사선(Emissions) | EN61000-6-4:2007 |
면역력(Immunity) | EN61000-6-2:2005 |
Mechanical | |
본체 재질(Case Material) | Stainless Steel |
검출 소자/구성(Sensing Element/Construction) | PZT/Compression(압력) |
Mounting Torque | 8Nm |
Mounting Bolt provided | M6×33㎜ long, 1/4" 28 UNF×33㎜ long or M8×33㎜ long |
무게(Weight) | 170 gms(nom) |
최대 연장 케이블(Maximum Cable length) | 1000 metres |
Mating Connector/Cable assembly | 2 Pin MS-Screened cable assembly |
장착 케이블(Mounting Threads) | 모델 식별법 참조 |
옵션(Option) | Integrel cable, various connector assemblies. other sensitivities |
▣ 모델 식별법
모 델 명 | HS-100SF10050** |
HS | HS-Product Prefix |
100 | Product Series 100 - Industrial Accelerometer, Top Entry |
SF | Extra Options T - Temperature S - 90° Side Exit F - Filtered |
100 | Output Dynamic Range 010 → 10㎷/g 800g 030 → 30㎷/g 267g 050 → 50㎷/g 160g 100 → 100㎷/g 80g 250 → 250㎷/g 32g 500 → 500㎷/g 16g |
50 | Cable 01 → PUR Cable 02 → 2 core O/B ETFE 07 → Sillcon 08 → Fine Retardant Connector 50 → 2 Pin MS 54 → M12 |
** | Mounting Threads 02 → 1/4“-28 UNF Male 06 → M6 × 1㎜ Male 08 → M8 × 1.25㎜ Male |
