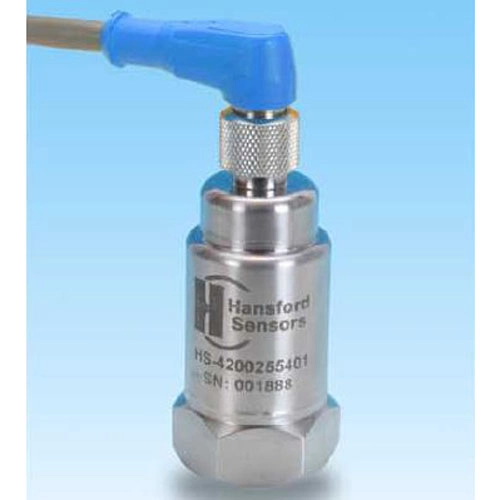

'g' & 온도센서(M12) Hansford Sensors HS-422T10054**
₩0
진동,진동센서
Product
원산지 ENGLAND
제조사 Hansford Sensors
브랜드 Hansford Sensors
구매평
Q&A
구매평
Q&A
▶ HS-422T Series
▶ Dual Output M12 Connector Right Angle PLC Accelerometer
▸ 'g'에 비례하는 4~20㎃ 출력
▸ 온도(10㎷/℃)
▸ 여러 가지 장착 설치 가능
▸ IP67 규격의 연결 실링
▸ 저가형 케이블 조립
Technical Performance | |
설치 공진(Mounted Base Resonance) | 10㎑ min |
가속도 범위(Acceleration Ranges) | 0~1 to 0~100 g RMS ±10% Nominal 80㎐ at 22℃ |
주파수 응답속도(Frequency Response) | 10㎐~5㎑±5%-ISO10816 |
절연(Isolation) | Base isolated |
측정 범위(Measurement Range) | 50g peak |
온도 출력(Temperature Output) | 10㎷/℃ |
크로스 감도(Transverse Sensitivity) | 5%이하 |
Electrical | |
출력(Outputs) - 가속도(Acceleration) - 온도(Temperature) | 4~20㎃ DC proportional to RMC Acceleration Range 0~1 V proportional to 0~100℃ (To convert this to 4~20㎃, use HS-540 Module) |
전원(Supply Voltage) | 15~30 Volts DC (for 4~20㎃) |
정정 시간(Settling Time) | 2초 |
출력 임피던스(Output Impedance) | 최대 루프 저항 600 Ohms (at 24 Volts) |
본체 절연(Case Isolation) | 500Volts일 때 10⁸ Ohms 이상 |
Environmental | |
사용환경온도(Operating Temperature Range) | -25~90℃ |
연결 실링(Sealing) | IP67 |
최대 진동(Maximum Shock) | 5000g |
전자기 방사선(Emissions) | EN61000-6-4:2001 |
면역력(Immunity) | EN61000-6-2:1999 |
Mechanical | |
본체 재질(Case Material) | Stainless Steel |
검출 소자/구성(Sensing Element/Construction) | PZT/Compression(압력) |
Mounting Torque | 8Nm |
무게(Weight) | 150 gms(nom) |
최대 연장 케이블(Maximum Cable length) | 1000 metres |
Mating Connector/Cable assembly | M12-Straight or Right Angle. Requires screened cable assembly |
장착 케이블(Mounting Threads) | 모델 식별법 참조 |
옵션(Option) | Ranges, connector, other cable lengths, intrinsically safe |
▣ 모델 식별법
