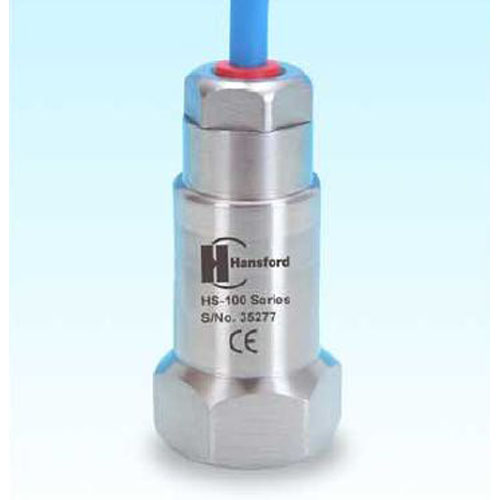

▶ HS-100 Series
▶ Oil Resistant Submersible Cable(PUR)
Industrial Accelerometer-Top Entry
▸ 100㎷/g(감도별 선택 가능)
▸ 여러 가지 장착 설치 가능
▸ IP68 규격의 연결 실링
▸ 수심 100미터(10bar)까지 측정 가능
▸ 5미터 케이불 제공(케이블 길이 선택 가능)
▣ 사양
Technical Performance | |
설치 공진(Mounted Base Resonance) | 18㎑(nominal)) |
감도(Sensitivity) | 100㎷/g±10% Nominal 80㎐(22℃) |
주파수 응답속도(Frequency Response) | 2㎐~10㎑±5% 0.8㎐~15㎑±3㏈ |
절연(Isolation) | Base isolated |
측정 범위(Measurement Range) | ±80g |
크로스 감도(Transverse Sensitivity) | 5%이하 |
Electrical | |
전기적 잡음(Electrical Noise) | 최대 0.1㎎ |
전류 범위(Current Range) | 0.5㎃~8㎃ |
바이어스 전압(Bias Voltage) | 10~12Volts DC |
정정 시간(Settling Time) | 2초 |
출력 임피던스(Output Impedance) | 최대 200 Ohms |
본체 절연(Case Isolation) | 500Volts일 때 10⁸ Ohms 이하 |
Environmental | |
사용환경온도(Operating Temperature Range) | -40~90℃ |
연결 실링(Sealing) | IP68 |
최대 진동(Maximum Shock) | 5000g |
전자기 방사선(Emissions) | EN61000-6-4:2001 |
면역력(Immunity) | EN61000-6-2:1999 |
Mechanical | |
본체 재질(Case Material) | Stainless Steel |
검출 소자/구성(Sensing Element/Construction) | PZT/Compression(압력) |
Mounting Torque | 8Nm |
무게(Weight) | 120 gms(nom) |
최대 연장 케이블(Maximum Cable length) | 1000 metres |
케이블(Cable) | PUR screened-length to be specified with order |
장착 케이블(Mounting Threads) | 모델 식별법 참조 |
위험 심도(Submersible Depth) | 최대 100 metres (10 bar) |
옵션(Options) | Intrinsically safe, connector, cable length, various mounts, other sensitivities |
▣ 모델 식별법
모 델 명 | HS-10010050** |
HS | HS-Product Prefix |
100 | Product Series 100-Industrial Accelerometer, Top Entry |
100 | Output 010 → 10㎷/g 030 → 30㎷/g 050 → 50㎷/g 100 → 100㎷/g 250 → 250㎷/g 500 → 500㎷/g |
50 | Cable 01 → PUR Cable 02 → 2 core O/B ETFE 07 → Sillcon 08 → Fine Retardant Connector 50 → 2 Pin MS 54 → M12 |
** | Mounting Threads 01 → 1/4"-28 UNF F드믿 02 → 1/4“-28 UNF Male 05 → Quick Fit Fenale 06 → M6 × 1㎜ Male 08 → M8 × 1.25㎜ Male 10 → M10 × 1.5㎜ Male 12 → M12 × 1.75㎜ Male |
